Těsnící vložka PS Standard (tlaková odolnost 3,0 bar)

Novinka

Těsnící vložka PS Standard (tlaková odolnost 3,0 bar)

Těsnící vložka PS Standard (tlaková odolnost 3,0 bar)
Fotka 1
Fotka 2

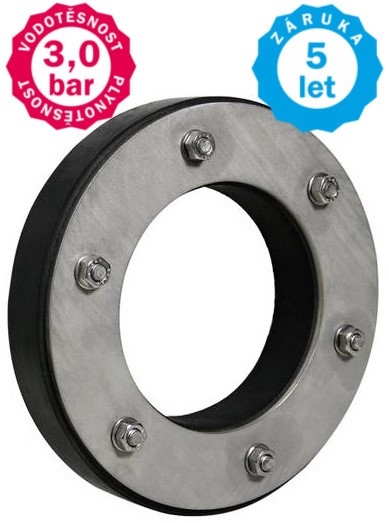

Těsnící vložky slouží k utěsnění mezikruží mezi vnitřní stranou pažnice nebo jádrového vývrtu a potrubím/kabelem. Těsnící vložka je složena z pryžového segmentu a dvou nerezových přítlačných kroužků. Přítlačné kroužky jsou proti sobě stahovány pomocí šroubů. Stahováním pryžového segmentu dochází k vyplnění mezikruží. Po dosažení potřebného kroutícího momentu je pryžový segment dostatečně předepnutý a zajistí požadovanou tlakovou odolnost. Vložky se dodávají v neděleném a děleném provedení pro případy, kdy je potrubí již instalováno a těsnící vložku není možné na potrubí navléknout. Kromě základních typů těsnících vložek je možné vyrobit i atypická provedení – pro excentricky umístěné potrubí v otvoru, pro oválný otvor, pro čtvercový/obdélníkový otvor...atd. (kontaktujte naše projekční oddělení).

Produkt nabízíme v následujících variantách:

Varianta těsnící vložky

Vnější Ø potrubí / kabelu (mm)

Vnitřní Ø vývrtu / pažnice (mm)

Cena bez DPH 717,00 Kč
Cena s DPH 867,57 Kč
 ks
Dostupnost Skladem
Kód produktu 411-0080-030-032

Základní specifikace Těsnící vložka PS Standard (tlaková odolnost 3,0 bar) funkce:

Základní technické parametry a vlastnosti:

  •  použití do jádrových vývrtů, nebo prostupových pažnic
  • pro hladké povrchy potrubí a kabelů
  • tlaková odolnost: vodotěsnost, plynotěsnost do 3,0 nebo 5,0 bar (certifikát MFPA)
  • přítlačné kroužky: nerez V2A, tloušťka přítlačného kroužku 5 mm
  • stahovací šrouby WÜRTH (nerezový šroub V2A, matice V4A)
  • pryžový segment: EPDM, protiskluzový, nepodléhá stárnutí, odolný proti otěru, tvrdost Shore 50±5°
  • zvýšená bezpečnost díky větší kontaktní ploše segmentu (30 mm, nebo 60 mm)
  • teplotní rozsah -40°C ÷ + 120°C (EPDM)
  • možná úhlová odchylka potrubí až 8°
  • chemická odolnost, zvuková a antivibrační izolace
  • bezúdržbové, krátké montážní časy, jednou utažené šrouby není potřeba znovu dotahovat
  • základní varianty: nedělená a dělené provedení
  • univerzální těsnící vložky pro více průměrů: ”cibulové provedení”

Další varianty technického a materiálového provedení na poptání:

  • přítlačné kroužky – nerez V4A
  • pryžový segment – NBR (ropné produkty), KTW (pro pitnou vodu), Silikon (vysoké teploty až do 220°C)
  • vícenásobné, excentrické, oválné a jiná atypická provedení dle výkresu
  • varianta pro zemnící pásky
