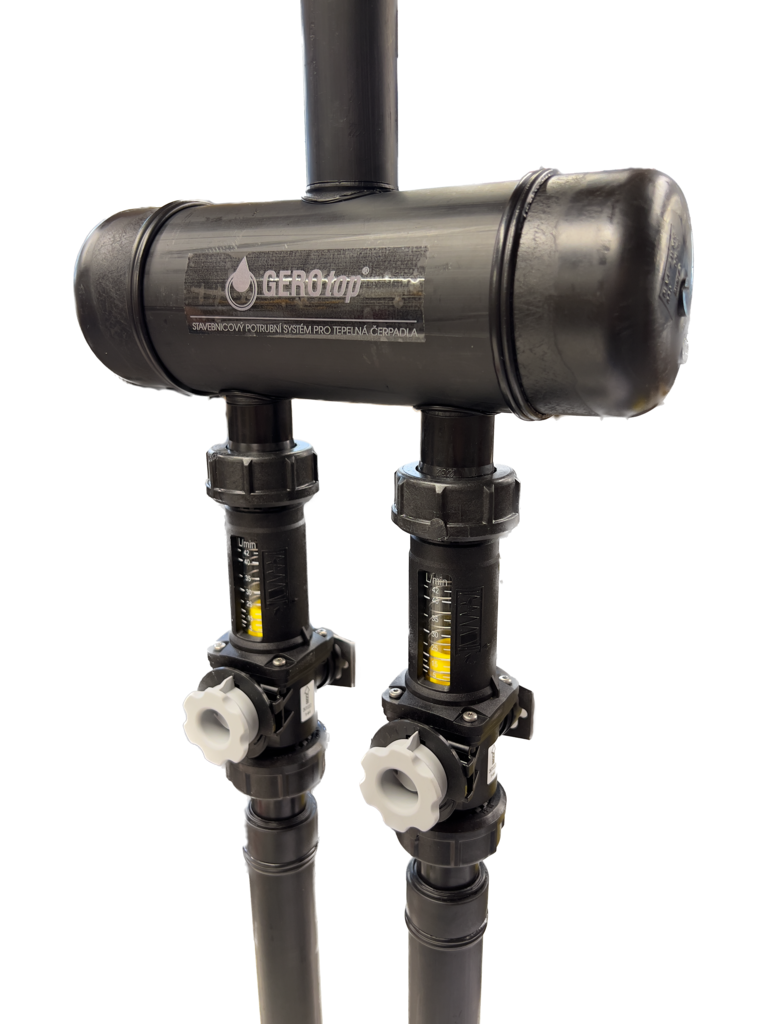

Rozdělovač a sběrač RS EXPRES
Rozdělovač a sběrač pro primární okruhy tepelných čerpadel RS EXPRES slouží ke sdružení/sjednocení jednotlivých okruhů primární části tepelného čerpadla. Primárně je RS EXPRES určen pro interiérové užití.
Více informací
Příslušenství rozdělovače a sběrače RS EXPRES – hlavní uzavírací kulové kohouty DN32
Příslušenství rozdělovače a sběrače RS EXPRES – výstup d50
Příslušenství rozdělovače a sběrače RS EXPRES – hlavní uzavírací kulové kohouty DN32 + výstup d50
Rozdělovač a sběrač pro malé aplikace, je určen primárně pro interiérové použití. Standardně je určený pro 2 – 4 okruhy a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Je vybaven celoplastovými průtokoměry, kulovými kohouty a ukončen výstupem pomocí potrubí PE d40.
Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Rozdělovač a sběrač je určen pro výkon tepelného čerpadla až 16 kW! RS Expres je nejlevnější možnost regulace jednotlivých smyček primárního okruhu při nejmenším záběru místa v technické místnosti.
V případě požadavku na uzavírání páteřního vedení, nebo větší dimenzi výstupu na páteřním vedení prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.
Jsme schopni nabídnout i jiná, specifická řešení, změnu dimenze R/S v případě vyšších průtoků, jiné osové rozteče, apod. Pro zjištění ceny a dostupnosti atypického řešení nás prosím kontaktujte.
TECHNICKÉ PARAMETRY
|
Počet okruhů |
2 - 4 |
|---|---|
|
Materiál RS |
PE 100 |
|
Dimenze těla rozdělovače/sběrače |
Ø 90 mm |
|
Dimenze výstupů - ZPK/GVS |
Ø 32 nebo Ø 40 mm |
|
Dimenze výstupů páteře |
Ø 40 mm |
|
Stavební délka RS |
*Viz. výše rozměr „L“ dle počtu okruhů |
|
Maximální průtok / max. topný výkon TČ |
4 m3/h / cca 16 kW |
|
horizontální osová rozteč vývodů GVS, ZPK |
110 mm |
|
Forma dodání |
Na paletě |
|
Orientační hmotnost |
cca 5-7 kg dle počtu okruhů |
Výstupy ZPK/GVS:
- přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
- zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min
- potrubí ⌀32 nebo ⌀40, doporučené připojení pomocí elektrosvařování
Výstupy páteřní potrubí:
- ⌀40, doručené připojení pomocí elektrosvařování
