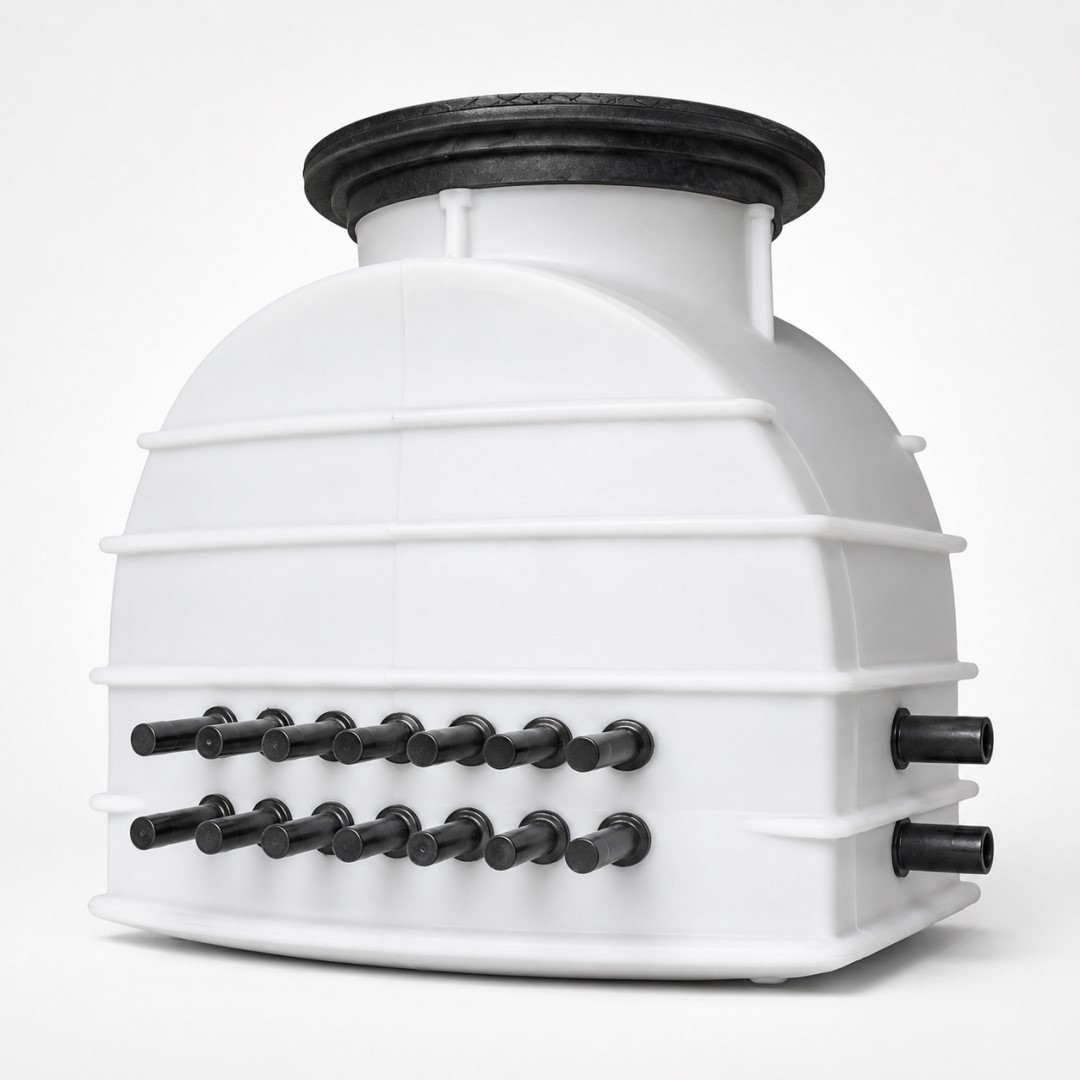

Sběrná jímka GN 1
Sběrná šachta pro primární okruhy tepelných čerpadel GN 1 slouží ke sdružení/sjednocení jednotlivých okruhů primární části tepelného čerpadla.
Popis:
- GN 1 2/2 GN 1 3/3 GN 1 4/4
- GN 1 5/5 GN 1 6/6 GN 1 7/7
- GN 1 8/8 GN 1 9/9 GN 1 10/10
- GN 1 11/11 GN 1 12/12 GN 1 13/13
- GN 1 14/14 GN 1 15/15 GN 1 16/16
Vnější Ø potrubí - výstup k vrtům/kolektoru (mm):
- d25/d32/d40/d50 – prosím specifikujte v poznámce
Vnější Ø potrubí - výstup k tepelnému čerpadlu (mm):
- d40/d50/d63/d75/d90/d110/d125/d160 – prosím specifikujte v poznámce
Orientace vývodů z jímky:
- Levá / Pravá / Duo – prosím specifikujte v poznámce
Výrobce geotermálních jímek GNV posouvá kvalitu sběrných šachet pro primární okruhy na zcela novou úroveň. První automatizovaná výroba rozdělovačů/sběračů díky certifikované robotické ruce dokáže udržet konzistentně standardy svařování DVS 2208-1 a DVS 2207-1. Díky robotizované výrobě jsou produkty výrobce GNV vyráběny v nadstandardní a konzistentní kvalitě.
Šachta GN1 je určena pro instalaci vně objektu v pěších zónách nebo cyklostezkách, případně v zeleni. Standardně se jímka dodává s poklopem na zatížení 200 kg nebo A15 (1,5 t). Jímka je vodotěsná a je určena pro sdružení 2 – 16 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace.

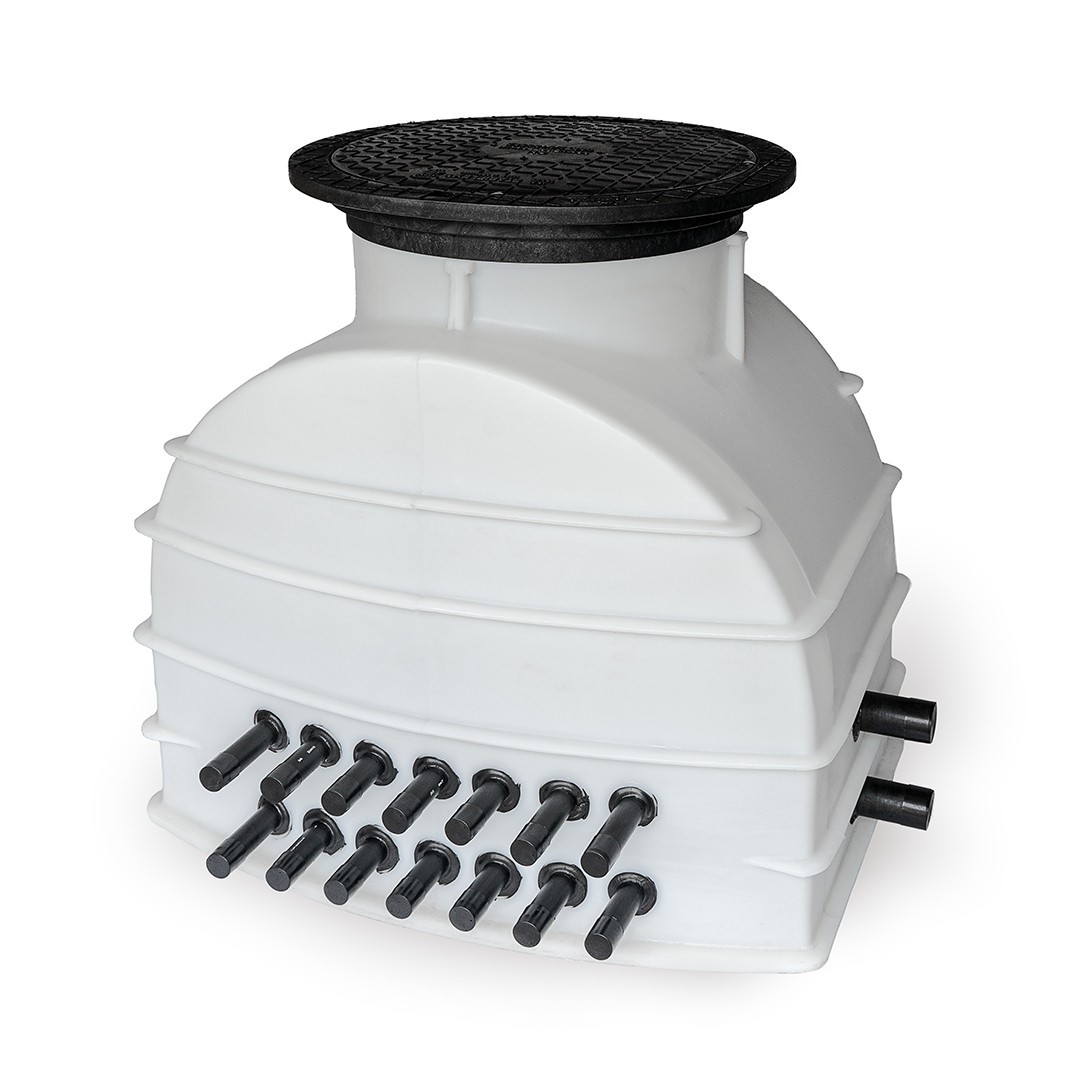

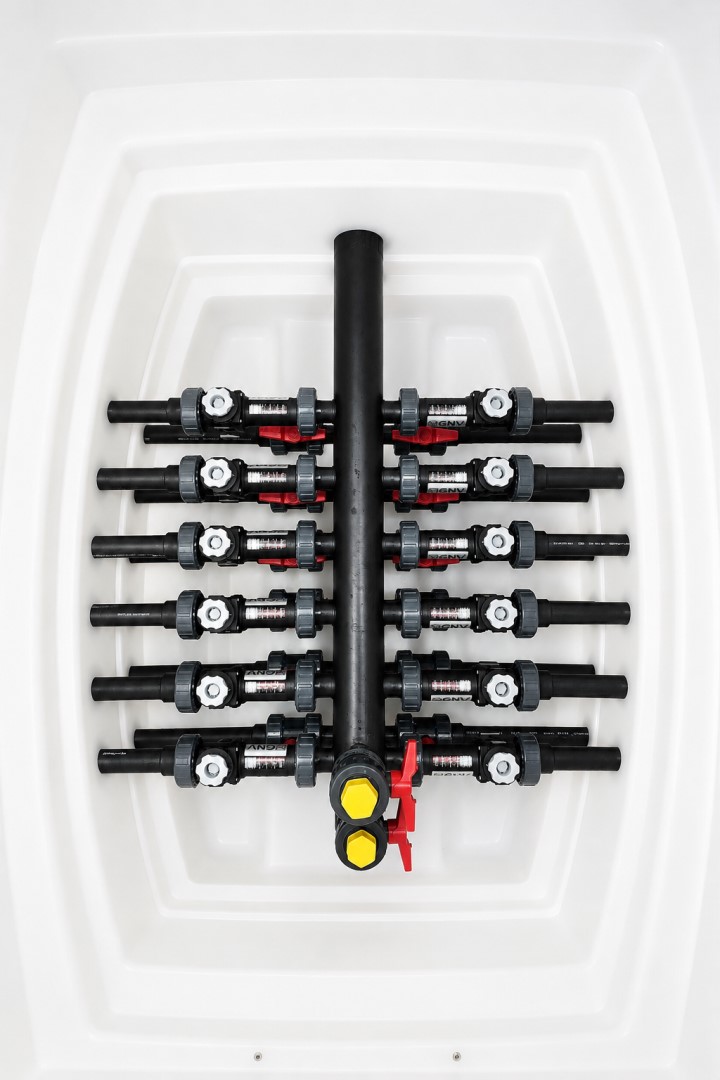

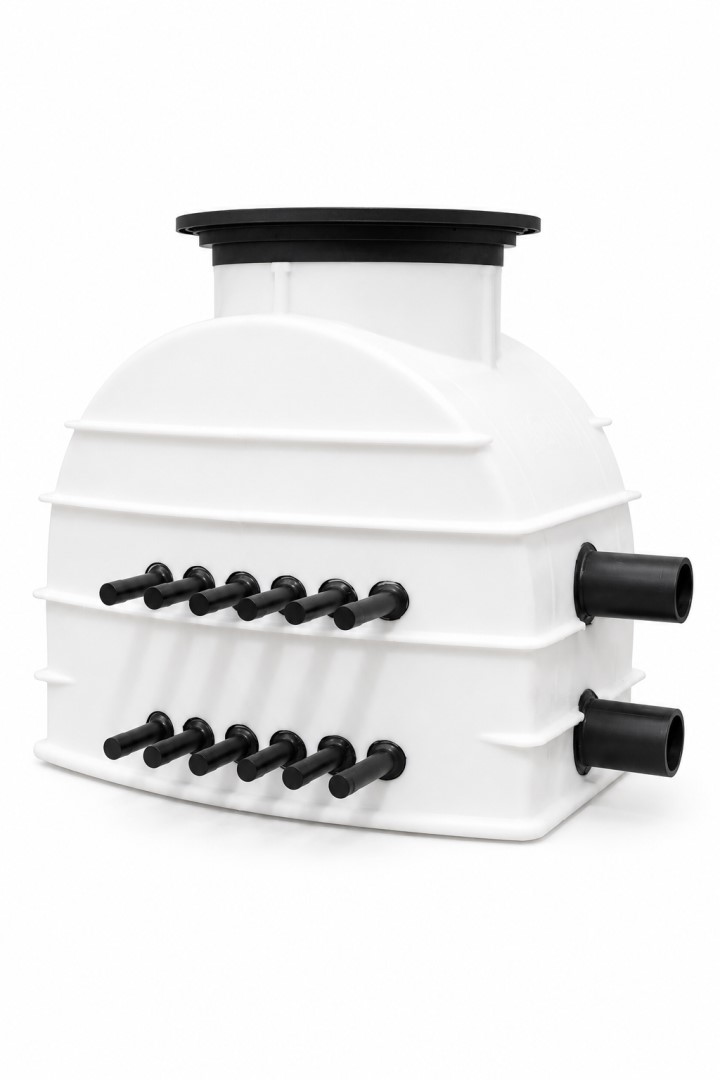

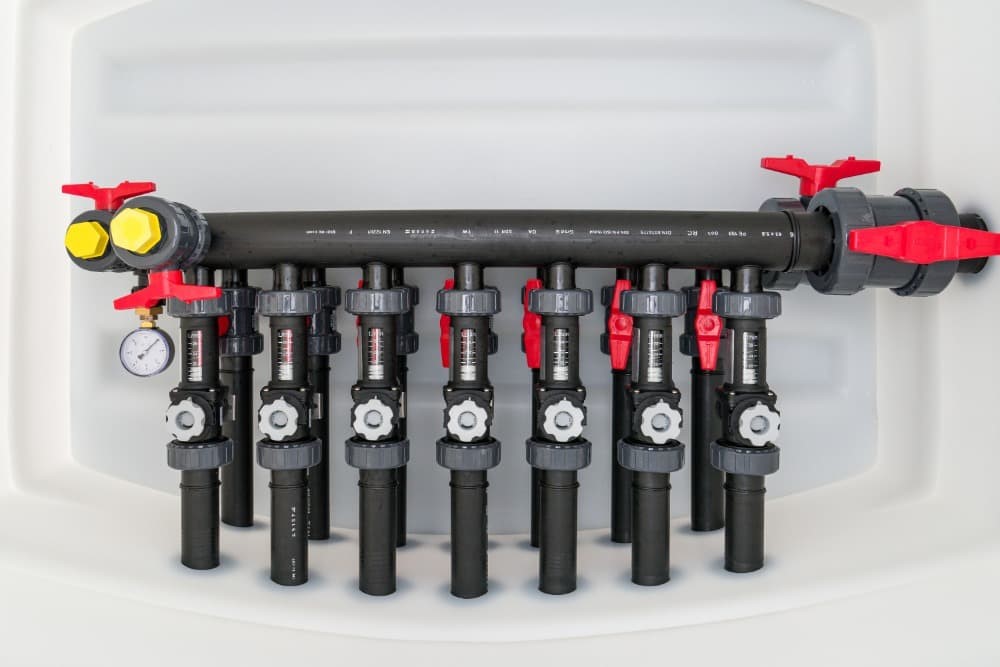

Standardně je vybavena rozdělovačem a sběračem v horizontální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty. Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla standardně až 200 kW!

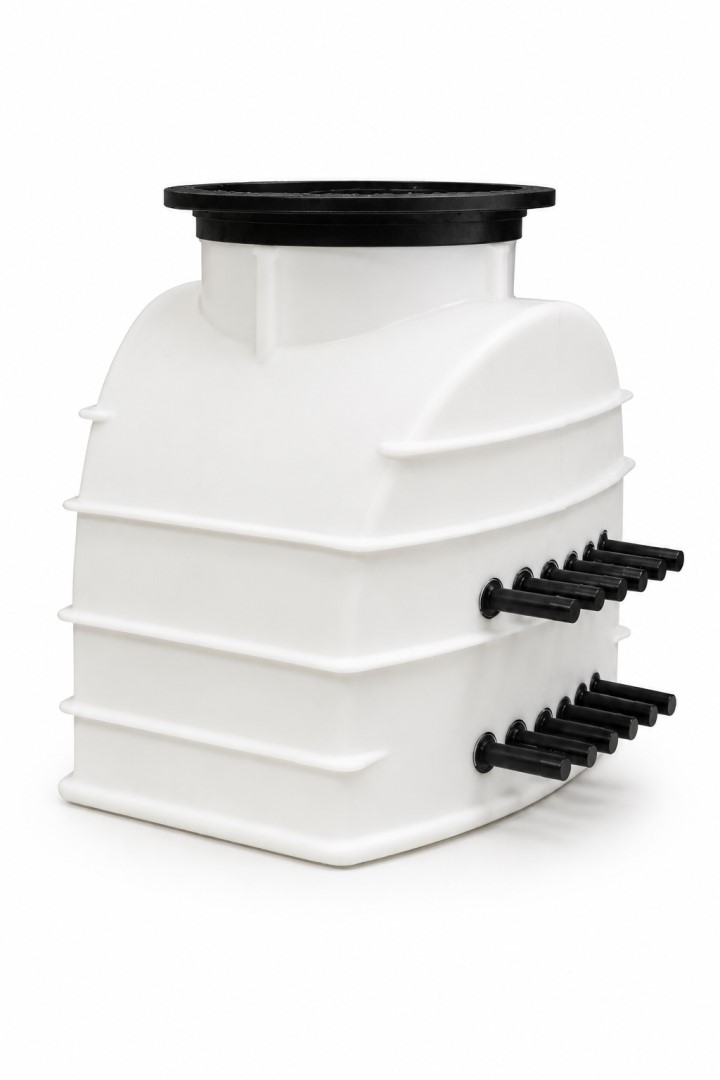

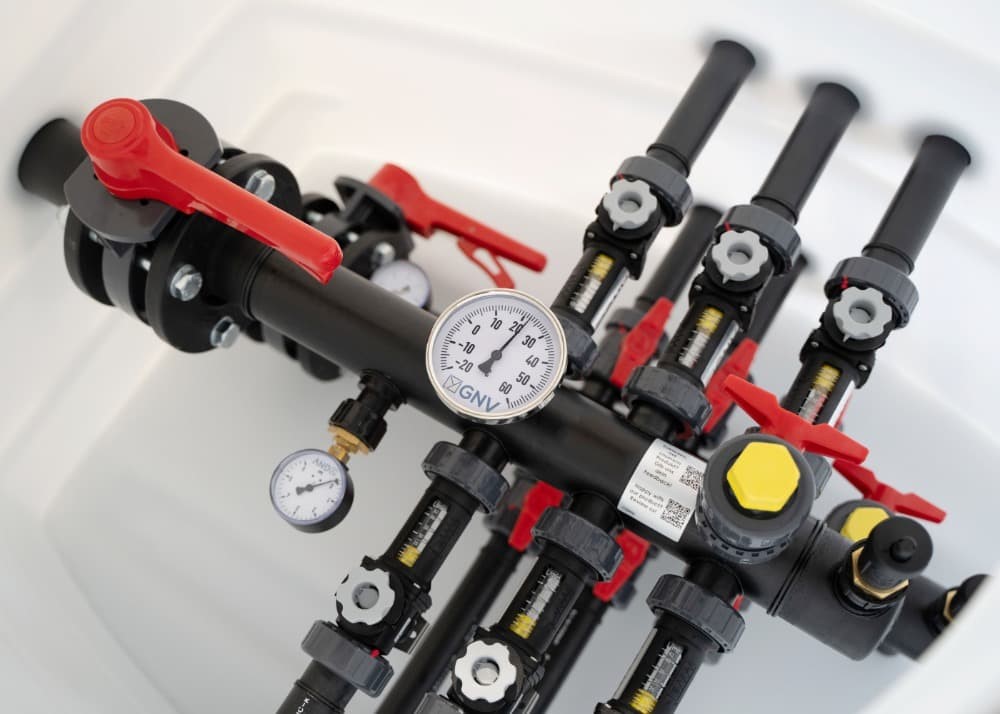

Jímku je na poptávku možno osadit různým příslušenstvím v podobě hlavního uzávěru páteřního vedení (klapka/kulový kohout), manometrem v rozsahu 0-6 bar nebo 0-10 bar, teploměrem s rozsahem -20/+60 °C nebo automatickým odvzdušňovacím ventilem. Šachtu je možné dodat taky s teleskopicky prodloužitelným poklopem pro větší hloubku uložení.
S žádostí o konkrétní specifikace jímky, zjištění ceny a dostupnosti požadovaného řešení, případně konzultace o vhodnosti zvolené šachty pro Váš projekt nás prosím kontaktujte.
| Technické údaje | |
|---|---|
| Počet okruhů | 2 - 16 |
| Orientace výstupů | Pravé / levé / Duo |
| Materiál šachty | HDPE |
| Délka šachty / šířka šachty / výška šachty | 1 100 mm / 800 mm / 1055 mm |
| Výška šachty s teleskopickým nástavcem | 1260 - 1510 mm |
| Dimenze výstupů - ZPK/GVS | Ø 25 až Ø 50 mm |
| Dimenze výstupů páteře / volitelný uzávěr DN | Ø 40 až Ø 160 mm / ANO (DN150) |
| Vodotěsná vůči netlakové vodě | ano |
| Třída zatížení poklopu | Do 200 kg / A15 |
| Dimenze těla rozdělovače/sběrače |
Ø 63 až Ø 160 mm |
| Maximální průtok / max. topný výkon TČ |
48 m3/h / cca 200 kW |
| Forma dodání |
Na paletě |
Výstupy ZPK/GVS:
- přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
- zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 2-12 l/min, 8-28 l/min, 5-42 l/min, 35-70 l/min nebo volitelně možná výměna za regulační armatury Oventrop/IMI
- potrubí ⌀25, ⌀32, ⌀40 nebo ⌀50 , doporučené připojení pomocí elektrosvařování
Výstupy páteřní potrubí:
- potrubí d40/d50/d63/d75/d90/d110/d125/d160 doporučené připojení pomocí elektrosvařování
Na rozdělovači i sběrači je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit
Vrácení sběrné jímky s ohledem na jedinečnost každé specifikace není možné. Závazná objednávka jímky vždy podléhá schválení výrobních výkresů.
