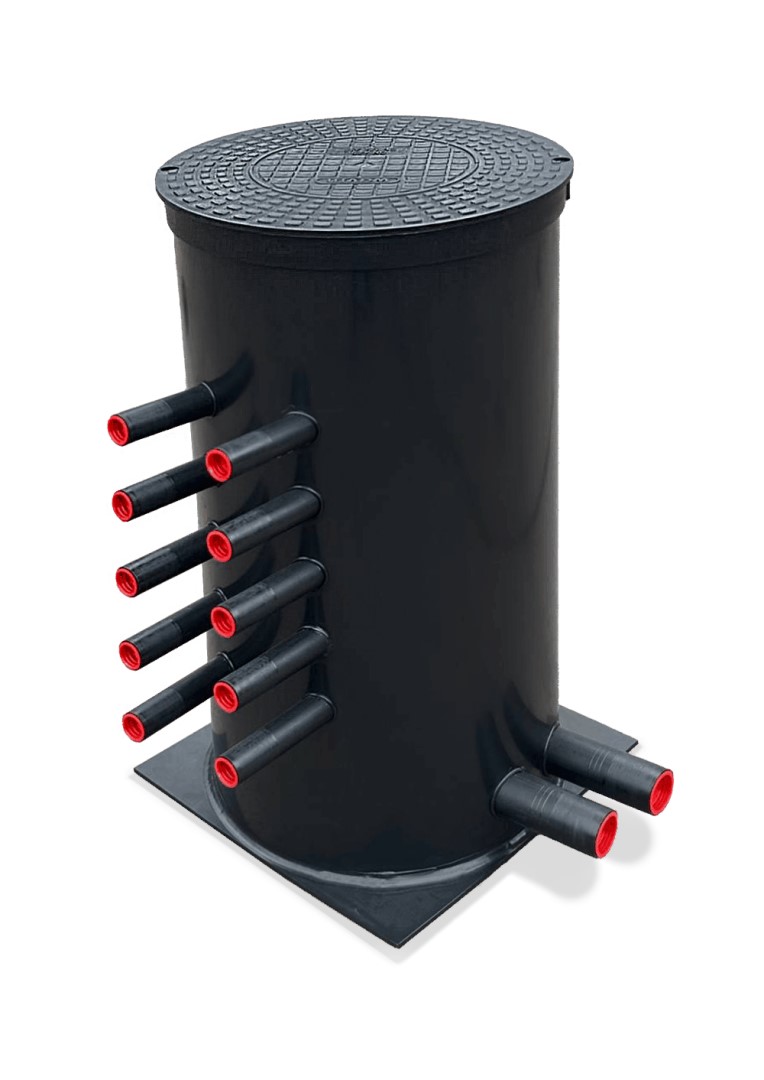

Sběrná jímka PAK MINI 3/3 - d32, pravá
Sběrná šachta pro primární okruhy tepelných čerpadel PAK MINI slouží ke sdružení/sjednocení jednotlivých okruhů primární části tepelného čerpadla.
Pozor! Ke dni 23.10. dochází ke změně výšky šachty z původních 775 mm, resp. 875 mm na 795 mm, resp. 895 mm. Zároveň dochází k vyskladnění původních šachet s původní výškou. Prosíme o překontrolování reálné výšky vaší šachty před provedením výkopových prací pro její uložení a omlouváme se za komplikace v tomto přechodovém období.
Více informací
Poklop pro PAK MINI 400 x 400 – volitelný povrch (zámková dlažba, keramika)

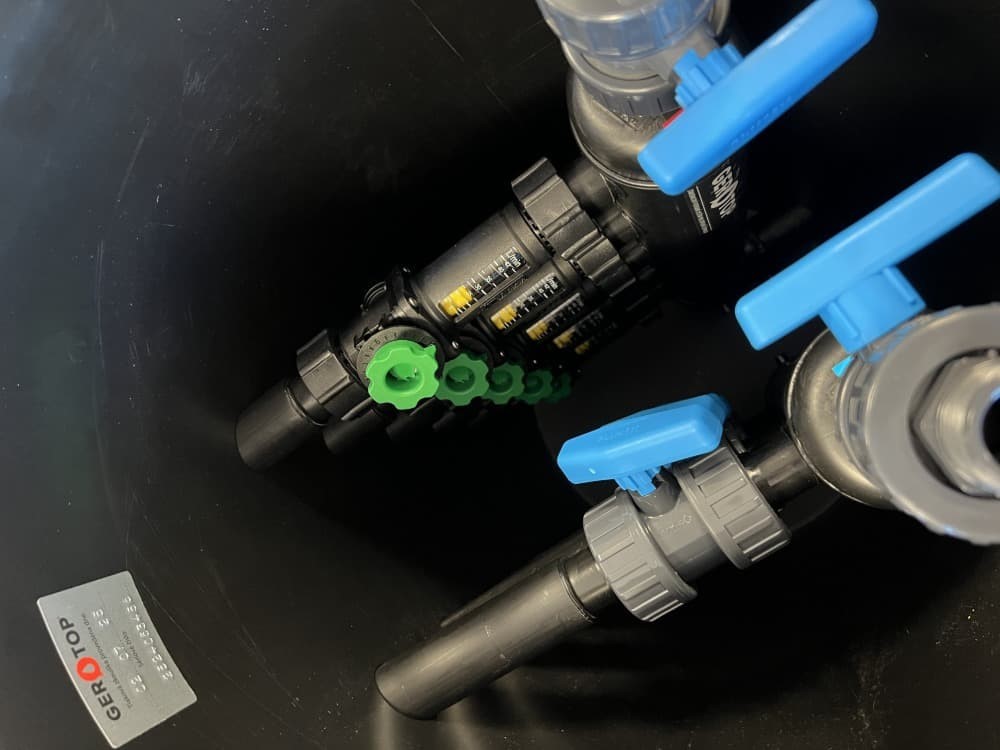

Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách a v ostatních plochách s maximálním zatížením do 200kg. Šachta je určena pro sdružení 2 – 5 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Standardně je vybavena rozdělovačem a sběračem ve vertikální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.
Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla až 30 kW! V případě objednání jímky ve specifikaci pro 5 okruhů je jímka o 100 mm vyšší (875 mm).
V případě požadavku na změnu rozsahu vyvažovacích armatur nebo změnu barvy poklopu, prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.
TECHNICKÉ PARAMETRY
|
Počet okruhů |
2 - 5 |
|---|---|
|
Orientace výstupů |
Průběžné / pravé / levé |
|
Materiál šachty |
PP |
|
Výška šachty / rozměr základy / průměr šachty |
795, resp. 895 mm / 435 x 435 mm |
|
Dimenze výstupů - ZPK/GVS |
Ø 32 nebo Ø 40 mm |
|
Dimenze výstupů páteře / volitelný uzávěr DN |
Ø 63 / NE |
|
Vodotěsná vůči netlakové vodě |
ne |
|
Třída zatížení poklopu |
Do 200 kg |
|
Dimenze těla rozdělovače/sběrače |
Ø 90 mm |
|
Maximální průtok / max. topný výkon TČ |
7,5 m3/h / cca 30 kW |
|
Hmotnost |
cca 25-30 kg dle počtu okruhů |
|
Forma dodání |
Na paletě |
Výstupy ZPK/GVS:
- přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
- zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min, volitelně možná výměna za armatury s rozsahem 35 – 70 l/min – viz příslušenství
- potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování
Výstupy páteřní potrubí:
- potrubí ⌀63, doporučené připojení pomocí elektrosvařování
Na rozdělovači i sběrači je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit
Vrácení sběrné jímky do 14 dnů bez udání důvodu je po předchozí dohodě možné pouze s uhrazeným storno-polatkem 30% z ceny zboží.
