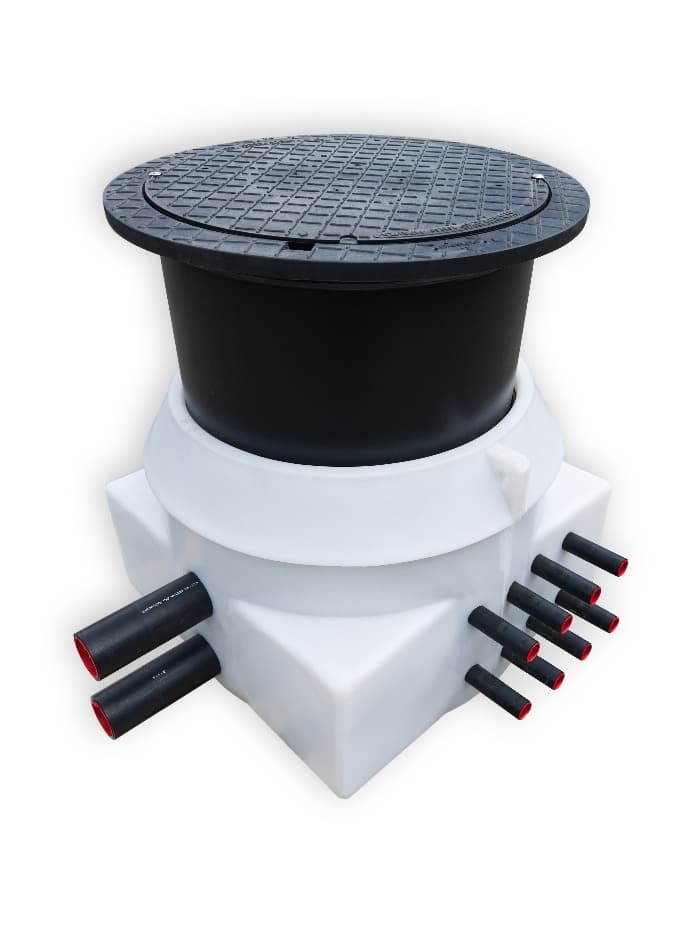

Sběrná jímka PAK CUBE

Novinka

Sběrná jímka PAK CUBE

Sběrná jímka PAK CUBE
sběrná jímka pro tepelné čerpadlo

Sběrná šachta pro primární okruhy tepelných čerpadel PAK CUBE slouží ke sdružení/sjednocení jednotlivých okruhů primární části tepelného čerpadla. Detailní informace

Produkt nabízíme v následujících variantách:

Popis

Vnější Ø potrubí – výstup k vrtům/kolektoru (mm)

Vnější Ø potrubí – výstup páteř (mm)

Orientace vývodů z jímky

Hmotnost (kg)

Cena bez DPH 39 000,00 Kč
Cena s DPH 47 190,00 Kč
 ks
Dostupnost Skladem
Kód produktu 03.cube22 P32

Detailní popis Sběrná jímka PAK CUBE

Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách nebo ve zpevněných plochách chodníků, místních komunikacích a parkovacích stání (dle zvolené třídy zatížení). Ve standardu je jímka vybavena výškově stavitelným rámem s poklopem pro třídu zatížení A15 (1,5t). V případě přikoupení nadstandardního litinového poklopu v příslušenství je jímka určena pro zatížení až B125 (12,5t). Šachta je určena pro sdružení 2 – 10 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Standardně je vybavena rozdělovačem a sběračem v horizontální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.

Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla až 60 kW!

V případě požadavku na uzavírání páteřního vedení, vyšší zatížení poklopu, nebo změnu rozsahu vyvažovacích armatur, prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.


Jsme schopni nabídnout i jiná, specifická řešení, např. nerovnoměrné rozdělení výstupů, změnu dimenze výstupního páteřního vedení apod. Pro zjištění ceny a dostupnosti atypického řešení nás prosím kontaktujte.

TECHNICKÉ PARAMETRY:

Počet okruhů

2 - 10

Orientace výstupů

Pravé / levé/ DUO provedení

Materiál šachty

HDPE

Výška šachty / rozměr základy / průměr šachty

800 ± 50 mm / 780 x 780 mm

Dimenze výstupů - ZPK/GVS

Ø 32 nebo Ø 40 mm

Dimenze výstupů páteře / volitelný uzávěr DN

Ø 63 nebo Ø 90 mm / ANO (DN50)

Vodotěsná vůči netlakové vodě

ne

Třída zatížení poklopu

A15 / B125

Dimenze těla rozdělovače/sběrače

Ø 90 mm

Maximální průtok / max. topný výkon TČ

15,3 m3/h / cca 60 kW

Hmotnost

35 - 45 kg (A15) / 104 - 114 kg (B125) - dle počtu okruhů

Forma dodání

Na paletě

Výstupy ZPK/GVS:

  • přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
  • zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min, volitelně možná výměna za armatury s rozsahem 35 – 70 l/min – viz příslušenství
  • potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování

Výstupy páteřní potrubí:

  • potrubí ⌀63 nebo ⌀90 dle počtu okruhů, doporučené připojení pomocí elektrosvařování

Na přívodu i zpátečce je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit
