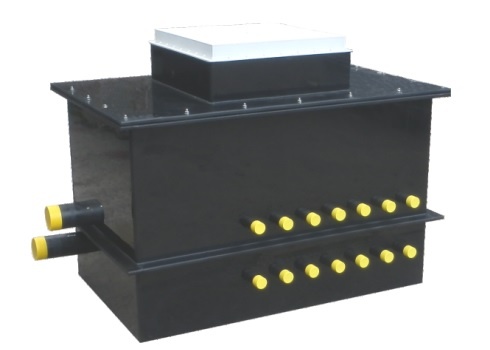

Sběrná jímka PAK

Detailní popis Sběrná jímka PAK

Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách a v ostatních plochách s maximálním zatížením do 200 kg. Šachta je určena pro sdružení 4 – 12 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Standardně je vybavena rozdělovačem a sběračem v horizontální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.

Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla až 120 kW!

V případě požadavku na změnu rozsahu vyvažovacích armatur, jinou dimenzi výstupu na páteřní vedení nebo uzavírání výstupu na páteřní vedení, prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.

Jsme schopni nabídnout i jiná, specifická řešení, např. změnu dimenze těla rozdělovače/sběrače pro větší průtok apod. Pro zjištění ceny a dostupnosti atypického řešení nás prosím kontaktujte.

TECHNICKÉ PARAMETRY

Počet okruhů	4 – 12
Orientace výstupů	Pravé / levé
Materiál šachty	PP
Výška šachty / rozměr základy / průměr šachty	1000 mm / dle počtu okruhů
Dimenze výstupů - ZPK/GVS	Ø 32 nebo Ø 40 mm
Dimenze výstupů páteře / volitelný uzávěr DN	Ø 63 – Ø125 / ANO (DN50-DN100)
Vodotěsná vůči netlakové vodě	ne
Třída zatížení poklopu	Do 200 kg
Dimenze těla rozdělovače/sběrače	Ø 90 – 125 mm
Maximální průtok / max. topný výkon TČ	29,5 m3/h / cca 120 kW
Hmotnost	cca 51-115 kg dle počtu okruhů
Forma dodání	Na paletě

Výstupy ZPK/GVS:

přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min, volitelně možná výměna
za armatury s rozsahem 35 – 70 l/min – viz příslušenství
potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování

Výstupy páteřní potrubí:
